YHMG7776 High-Precision CNC Vertical Double Disc Grinding Machine

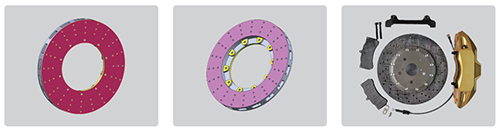

Ny YHMG7776 avo lenta CNC mitsangana roa lafiny milina fitotoana dia fitaovana avo lenta novolavolaina manokana ho an'ny fikosoham-bary tsara indrindra amin'ny kapila seramika karbonika/karbonina-karbonina eo amin'ny sehatry ny fiara angovo vaovao.

nanontany

Karazana teknika

Ity milina ity dia mahatratra tokana-clamping ny ampahany, mamita ny fanodinana ny roa mifanitsy amin'ny endriny miaraka, ary manana tombony lehibe toy ny avo fitotoana mazava tsara, tsara ambonin'ny roughness, ary ny famokarana avo fahombiazana.

Main Features

Toetran'ny RAFITRA HOST

1. Ny milina dia manangana drafitra mitsangana, miaraka amin'ny singa spindle ambony sy ambany dia hita ao anatin'ny trano ambony sy ambany, ary ireo singa mamelona eo anoloana amin'ny trano. Ny rafitra dia matevina, henjana ary mora ampiasaina.

2. Ny trano ambony sy ambany dia mifamatotra amin'ny alàlan'ny fifandraisana fanohanana spherical hinge. Ny milina iray manontolo dia manondro ny kodiaran'ny fikosoham-bary, ary ny fahamarinan'ny toeran'ny kodiarana ambony dia amboarina amin'ny alàlan'ny fanohanan'ny hinge. Ny radial sy axial dia mivoaka amin'ny tarehin'ny flange ambony sy ambany dia ≤0. 003mm.

3. Ny famahanana singa dia azo omena longitudinal amin'ny lalana marindrano amin'ny ankapobeny. Ny latabatra famahanana mihetsiketsika dia mifandray amin'ny tobin'ny milina amin'ny alàlan'ny lalamby henjana ary entin'ny visy servo + baolina, izay manome henjana avo sy fahitsiana avo lenta.

4. Ny latabatra famahanana finday dia mifamatotra amin'ny fotony miaraka amin'ny tohana boribory efatra tsiroaroa, mamela ny fanitsiana ny fahamarinan'ny toerana misy ny tafo fametrahana turntable mifandraika amin'ny kodiaran'ny fikosoham-bary ambany ho ≤0. 01, miantoka ny fametrahana sy ny fanodinana ny fahamarinan'ny workpiece.

5. Spindle mekanika roa (anatiny amin'ny alàlan'ny fikosoham-bary), motera fiovam-po 45KW matetika + fiara fehikibo, miaraka amin'ny hery avo, hery matanjaka ary azo itokisana.

6. Ny spindle dia mampiasa motera servo + kankana kankana mpivady + savaivony avo lenta avo visy visy fahana, miaraka amin'ny fiverimberenan'ny 0. 003mm, ary mahatanty static entana 180KN.

7. Ny fakan-tsarimihetsika lehibe dia nofantenana miaraka amin'ny fitaovana manokana amin'ny milina fanontam-pirinty avy amin'ny FAG, izay manasongadina ny fihodinana avo lenta sy ny fahamendrehana avo lenta.

8. Ny singa famahanana dia mampiasa motera servo + fifindran'ny fitaovam-pitaterana avo lenta, mifidy bearings avy amin'ny marika toy ny NSK na mitovy aminy, miantoka ny fahamendrehana sy ny fahamendrehana avo lenta.

9. Natokana ho an'ny automatique detection sy loading/unloading interface.

Performance

No.	Tondro ara-teknika fototra		Unit	fikirana
1	Partdimensions voavoatra	Diam-penina ivelany	mm	≤φ500
2		Internal Diameter	mm	≥φ100
3		hateviny	mm	15-60
4	Fotoam-pifamoivoizana		Minitra isaky ny entana	15
5	Fahamarinana fanodinana	Flatness	mm	0.02
6		fitoviana	mm	0.03
7		Periferika mankany DTV	mm	0.008
8		Radial DTV	mm	0.03
9		Famoronana miboridana	μm	Ra1.6
10		Fivavahana hatevin'ny coating	mm	0.1
11		Ny fivilian'ny fikosoham-bary eo anelanelan'ny faritra roa miasa	mm	0.2
12	Kodiarana ambony sy ambany	savaivony	mm	F760-φ800
13		lala andehana	mm	100/100
14		Hafainganam-pandehan'ny fihodinana	isa-minitra	50-960
15	Loham-pitotoana ambony sy ambany	Famahana vahaolana	mm	0.001
16		Hafainganam-pandehan'ny fihodinana	R / min	50-960
17		Herin-tsilo	kw	2 × 45
18		Hery mamahana	kw	2 × 3.5
19	latabatra famahanana	Haingam-pandeha orbital	isa-minitra	5-10
20		Linear feed dingana	mm	0-120
21		Haingam-pandeha finday	m / min	2-20
22	workpiece	Hafainganam-pandehan'ny fihodinana	isa-minitra	10-150
23	Sivana mangatsiaka	Famaritana mazava tsara	μm	≤10
24		Traffic	L / min	≥150
25		Ny haben'ny rano	L	≥1500

taratasy fanamarinana

fanamarinana

Ny ekipa R&D anay dia mametraka fiaraha-miasa maharitra amin'ny National University of Defense Technology, Dalian University of Technology, Hunan University, Central South University, ary andrim-panjakana malaza hafa. Yuhuan koa dia toeram-pikarohana ho an'ny mpianatra dokotera ao amin'ny Oniversite Hunan, mahazo patanty 5-9 isan-taona.

Nahazo36 patanty mifandraika amin'izany

Taratasy fanamarinana ny vokatra manara-penitra iraisam-pirenena tamin'ny 2005

Efa lasaISO9001: 2000 fanamarinana rafitra kalitao iraisam-pirenena, dia nametraka ny fenitry ny vokatra orinasa
